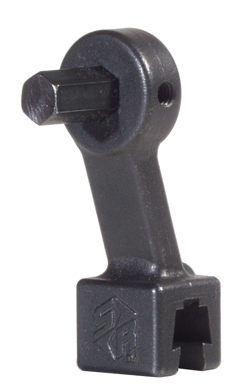

Hex Drive Interchangeable Head - HD Series
Applications
- Ideal for use when an internal hex drive fastener is to be tightened.
Ordering Information and Specifications
Dimensions refer to illustration to right.
| 1.4375 Common Centerline - English | ||||||||
|---|---|---|---|---|---|---|---|---|
| Part No. | Model | Size (in.) | Max. Torque (in.lbs.) | A (in.) | B (in.) | C (in.) | D (in.) | E (in.) |
| 819687 | HD - 3/32 | 3/32 | 30 | 1.7 | 0.5 | 0.8 | 0.8 | 0.8 |
| 853031 | HD - 7/64 | 7/64 | 40 | 1.7 | 0.5 | 1.0 | 0.8 | 0.8 |
| 819689 | HD - 1/8 | 1/8 | 70 | 1.7 | 0.5 | 0.8 | 0.8 | 0.8 |
| 853032 | HD - 9/64 | 9/64 | 70 | 1.7 | 0.5 | 0.8 | 0.8 | 0.8 |
| 819691 | HD - 5/32 | 5/32 | 135 | 1.7 | 0.5 | 1.0 | 0.8 | 0.8 |
| 819692 | HD - 3/16 | 3/16 | 235 | 1.7 | 0.5 | 1.0 | 0.8 | 0.8 |
| 819693 | HD - 7/32 | 7/32 | 340 | 1.8 | 0.6 | 1.0 | 0.8 | 0.8 |
| 819694 | HD - 1/4 | 1/4 | 450 | 1.8 | 0.6 | 1.0 | 0.8 | 0.8 |
| 819695 | HD - 5/16 | 5/16 | 850 | 1.8 | 0.8 | 1.0 | 0.8 | 0.8 |
| 81969 | HD - 3/8 | 3/8 | 850 | 1.8 | 0.8 | 1.0 | 0.8 | 0.8 |
| 819697 | HD - 7/16 | 7/16 | 1450 | 2.0 | 1.1 | 1.0 | 1.0 | 0.9 |
| 819699 | HD - 9/16 | 9/16 | 1450 | 2.0 | 1.1 | 1.5 | 1.0 | 0.9 |
| 819700 | HD - 5/8 | 5/8 | 2100 | 2.1 | 1.3 | 1.5 | 1.0 | 0.9 |
| 819701 | HD - 3/4 | 3/4 | 2400 | 2.2 | 1.4 | 2.0 | 1.3 | 0.9 |
| 819702 | HD - 7/8 | 7/8 | 2700 | 2.2 | 1.5 | 2.0 | 1.3 | 0.9 |
| 1.4375” Common Centerline - SI | ||||||||
|---|---|---|---|---|---|---|---|---|
| Part No. | Model | Size (mm) | Max. Torque (in.lbs.) | A (in.) | B (in.) | C (in.) | D (in.) | E (in.) |
| 809315 | HD - 4 mm | 4 | 132 | 1.7 | 0.5 | 1.0 | 0.8 | 0.8 |
| 809316 | HD - 5 mm | 5 | 239 | 1.7 | 0.5 | 1.0 | 0.8 | 0.8 |
| 809317 | HD - 6 mm | 6 | 336 | 1.8 | 0.6 | 1.0 | 0.8 | 0.8 |
| 809328 | HD - 8 mm | 8 | 849 | 1.8 | 0.8 | 1.0 | 0.8 | 0.8 |
| 809330 | HD - 10 mm | 10 | 1248 | 1.9 | 1.0 | 1.0 | 0.9 | 0.8 |
| 809334 | HD - 14 mm | 14 | 1451 | 2.0 | 1.1 | 1.5 | 1.0 | 0.9 |
| 809339 | HD - 19 mm | 19 | 2389 | 2.2 | 1.4 | 2.0 | 1.3 | 0.9 |
